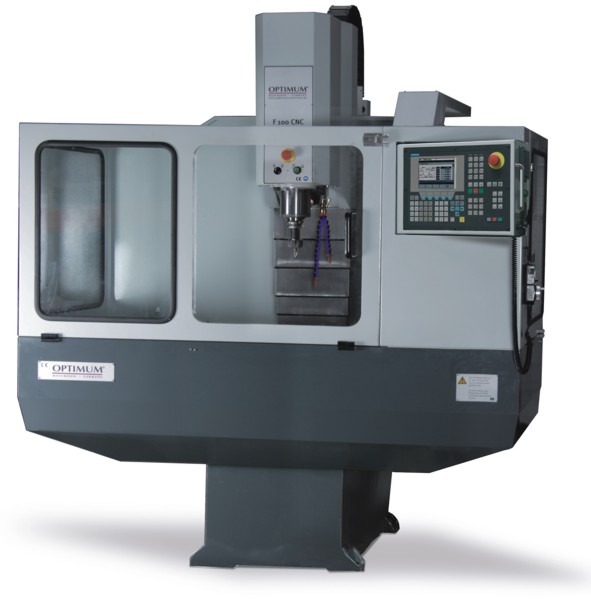

Станок вертикально-фрезерный с ЧПУ F100 CNC.
Видео, демонстрирующее фрезерную обработку на станке Opti F100 CNC
Главные аргументы: качество, эффективность и цена
-
Качественный и производительный станок по очень хорошей цене.
-
Эргономичная система управления от Siemens.
-
Дружественный интерфейс управления сверлильными и фрезерными работами.
-
Простое обслуживание и программирование в полном соответствии со стандартами DIN.
-
Мощная и надежная конструкция.
-
Высокопроизводительный главный двигатель мощностью 4 кВт с электронным управлением числом оборотов.
-
3 шаговых двигателя Siemens для приводов перемещений по осям X, Y и Z.
-
Все направляющие закрыты кожухами из нержавеющей стали.
-
Шариковые винты перемещений по осям с центральной подачей смазочного материала.
-
Автоматическая система смазки.
-
Интегрированный станочный светильник.
-
Интегрированная система подачи СОЖ в зону резания.
-
Электропневматический зажим инструмента.
-
Бесконтактные конечные и коррекционные датчики (индуктивные).
-
Программирование по стандарту DIN 66 025 либо опциональная система CAD/CAM.
|
Самые современные технологии фрезерования от Siemens:
SINUMERIK 802S base line
Поддержка программирования контурных элементов
Поддержка циклов комплексной обработки
Глубокое сверление
Круговая интерполяция
Линейная интерполяция
Сверление, зенкование
Фрезерование карманов и пазов
Программирование электроавтоматики через RS232
3 шаговых двигателя и 1 шпиндель (±10 V)
8” LCD-экран
Пленочная клавиатура, 2 маховичка
Функция Look Ahead
Поддержка до 15 инструментов, 30 режущих кромок
Работа с загрузкой «бесконечных» программ через RS232
2 программируемых клавиши
Одновременная линейная интерполяция до 3-х осей
3 кнопки и 2 индикатора процентовки подачи и шпинделя
Различные виды компенсаций и смещений
Поддержка стандартных и собственных технологических циклов
Графическая поддержка программирования
|
| |
 |
Массивный координатный стол, большой размер и высокая плоскостность. Т-образные пазы 14 мм |
 |
Электропневматический зажим инструмента. Встроенный станочный светильник большой мощности. Защитные кожухи из нержавеющей стали на всех направляющих |
 |
Мобильный бак для сбора СОЖ с маслоуказателем. Высокопроизводительный насос. Обьем бака 50 литров |
 |
Привода Siemens. Бесконтактные конечные и коррекционные датчики (индуктивные) |
Основные технические характеристики станка.
|
| |
| Модель |
F100 CNC |
| Номер арт. |
350 1103 |
| Стоимость (с учетом НДС), руб |
1 489 042 |
| Технические характеристики |
|
| Электропитание |
|
| Общая потребляемая мощность |
5,8 кВт 380 В ~50 Гц |
| Насос подачи СОЖ |
200 Вт |
| Параметры инструмента |
|
| Максимальный диаметр торцевой фрезы, мм |
63 |
| Максимальный диаметр концевой фрезы, мм |
20 |
| Вылет оси шпинделя, мм |
410 |
| Параметры точности |
|
| Повторяемость, мм |
0,006 |
| Погрешность позицирования, мм |
0,009 |
| Конец шпинделя |
|
| Конец шпинделя |
ВТ 40 |
| Фрезерная головка |
|
| Перемещение по оси Z, мм |
400 |
| Скорость перемещения по оси Z, мм/мин |
1500 |
| Крутящий момент привода оси Z, Нм |
12 |
| Расстояние от шпинделя до стола, мм |
110 - 510 |
| Число оборотов |
|
| Частота вращения шпинделя, об/мин |
100 - 8000 |
| Привод шпинделя |
4 кВт |
| Координатный
стол |
|
| Размер стола, мм |
960 х 280 |
| Перемещение по оси Y, мм |
300 |
| Скорость перемещения по оси Y, мм/мин |
3000 |
| Крутящий момент привода оси Y, Нм |
9 |
| Перемещение по оси X, мм |
450 |
| Скорость перемещения по оси X, мм/мин |
3000 |
| Крутящий момент привода оси X, Нм |
9 |
| Размер Т-образных пазов стола, мм |
14 |
| Расстояние между пазами, мм |
85 |
| Максимальная нагрузка на стол, кг |
300 |
| Габаритные размеры |
|
| Длина, мм |
1965 |
| Ширина, мм |
1650 |
| Высота, мм |
2300 |
| Емкость бака СОЖ, л |
50 |
| Масса станка, кг |
1100 |
Комплект поставки:
- Цанговый патрон ВТ40//ER25
- 7 цанг (3-12 мм)
- Кабель RS232
