Этот станок снят с производства и больше не поставляется!
В качестве замены мы предлагаем фрезерные станки F40E и BF30Vario.

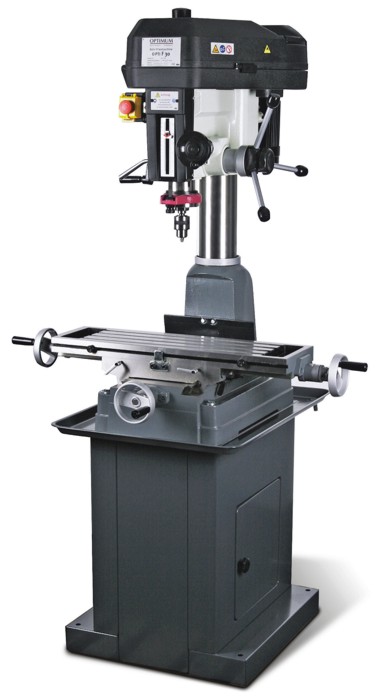

Станок вертикально-фрезерный настольный Opti F30 / Opti F30 Vario.
Главные аргументы: качество, эффективность и цена
Надежный и производительный фрезерный станок. Модификация “VARIO” - бесступенчатое регулирование числа оборотов, двигатель и блок управления “Made in Germany”. Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок. Массивный стол с точной геометрией и низкой шероховатостью. Точные и надежные направляющие стола типа “ласточкин хвост”, регулируемые клиновыми планками. Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм. 12 скоростей шпинделя, клиноременная передача. Большой диапазон числа оборотов модификации VARIO - от 35 до 3300 об/мин. Зубчатый механизм перемещения фрезерной головки, возможность ее поворота на 360°. Наличие режимов черновой и тонкой микрометрической подачи. Удобный в использовании выключатель класса защиты IP 54 с кнопкой аварийной остановки станка, правое-левое вращение шпинделя. Регулируемые упоры перемещения стола.
|
 |
Модификация Vario:
промышленный привод с электронно регулируемым числом оборотов “Made in Germany” 35 - 3300 об/мин. Охлаждение электроники специальным радиатором |
 |
Базовая модификация F30:
мощный и надежный двухскоростной электродвигатель в сочетании с шестиступенчатой клиноременной передачей 125 - 2500 об/мин |
Основные технические характеристики станка.
|
| |
| Модель |
Opti F30 |
Opti F30 Vario |
| Номер арт. |
333 1501 (220 B) |
301 3303 |
| Цена (с учетом НДС), руб |
0 |
0 |
| Номер арт. |
333 1500 (380 B) |
- |
| Цена (с учетом НДС), руб |
0 |
- |
| Технические характеристики |
|
|
| Электропитание |
|
|
| Двигатель |
1,5 кВт ~50 Гц |
1,5 кВт 380 В ~50 Гц |
| Параметры инструмента |
|
|
| Максимальный диаметр сверления в стали, мм |
32 |
| Максимальный диаметр торцевой фрезы, мм |
76 |
| Максимальный диаметр концевой фрезы, мм |
20 |
| Вылет оси шпинделя, мм |
205 |
| Конец шпинделя |
|
|
| Конец шпинделя |
MK 3 |
| Ход пиноли |
130 |
| Зажимная штанга |
М12 |
| Фрезерная головка |
|
|
| Поворот |
360 ° |
| Количество скоростей |
12 |
| Перемещение фрезерной головки по оси Z, мм |
465 |
| Число оборотов |
|
|
| Частота вращения шпинделя, об/мин |
125 - 2500 |
35 - 3300 |
| Координатный стол |
|
| Размер стола, мм |
730 х 210 |
| Перемещение по оси X, мм |
430 |
| Перемещение по оси Y, мм |
185 |
| Размер Т-образных пазов, мм |
16 |
| Расстояние между пазами, мм |
45 |
| Габаритные размеры |
|
|
| Длина, мм |
1120 |
1140 |
| Ширина, мм |
1100 |
| Высота, мм |
1100 |
| Диаметр колонны, мм |
115 |
| Масса станка, кг |
270 |
275 |
Комплект поставки:
- Фрезерная оправка МК3
- Зажимная тяга М12
- Сверлильный патрон 1-13 мм
- Оправка МК3-В16
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
Рекомендуемые дополнительные приспособления:
- Подставка под станок.
- Цанговый патрон МК 3 / М12 с комплектом цанг 7 шт. 6-25 мм.
- Набор цанг Optimum Mорзе 3 / М12.
- Прецизионные станочные тиски Optimum FMSN 125.
- Прецизионные станочные тиски с гидроусилением Optimum HMS 125.
- Набор зажимных приспособлений Optimum SPW 14.
- Торцевая фреза МК3.
- Набор фрез 3-20 мм 20 шт.
- Универсальная делительная головка Optimum TA 125.
- Горизонтально-вертикальный делительный стол Optimum RT150.
- Устройство автоматической подачи стола V99.
- Комплект для подачи СОЖ в зону резания.
- Галогеновый светильник Optimum AL 25.
- Другое...
