Этот станок снят с производства и больше не поставляется!
В качестве замены мы предлагаем фрезерные станки F40E и BF30Vario.

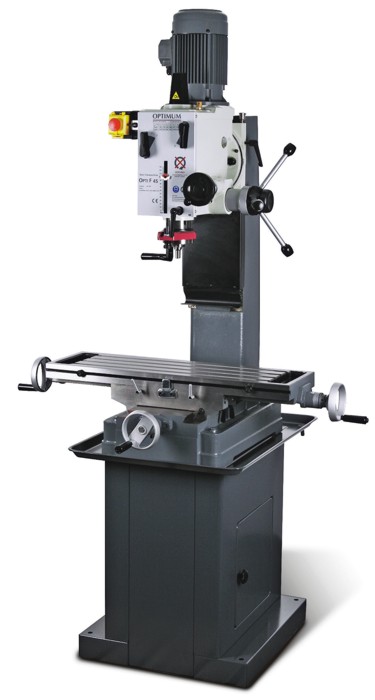

Станок универсально-фрезерный настольный Opti F45.
Главные аргументы: качество, эффективность и цена
Универсальный и точный фрезерный станок с механическим редуктором, коробчатой колонной и направляющей “ласточкин хвост”. Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок. Массивный стол с точной геометрией и низкой шероховатостью. Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм. Масляная ванна зубчатого приводного механизма шпинделя. Точные и надежные направляющие стола типа “ласточкин хвост”, регулируемые клиновыми планками. Наличие режимов черновой и тонкой микрометрической подачи. Поворотная на +/- 90° фрезерная головка с возможностью работы в любом промежуточном положении. Удобный в использовании выключатель класса защиты IP 54 с кнопкой аварийной остановки станка, правое-левое вращение шпинделя. Регулируемые упоры перемещения стола. Двухступенчатый электродвигатель.
|
 |
Привод шпинделя:
мощный 2-ступенчатый двигатель с 6-ступенчатым редуктором 50 - 2560 об/мин |
 |
Координатный стол:
массивный, жесткий, большеразмерный стол с точно обработанной поверхностью. Оснащен параллельными Т-образными пазами 16 мм, регулируется клиновыми планками |
Основные технические характеристики станка.
|
| |
| Модель |
F45 |
| Номер арт. (380 В) |
333 2600 |
| Цена (с учетом НДС), руб |
0 |
| Технические характеристики |
|
| Электропитание |
|
| Двигатель |
1,1 / 0,55 кВт 380 В ~50 Гц |
| Параметры инструмента |
|
| Максимальный диаметр сверления в чугуне, мм |
40 |
| Максимальный диаметр сверления в стали, мм |
32 |
| Максимальный диаметр торцевой фрезы, мм |
100 |
| Максимальный диаметр концевой фрезы, мм |
32 |
| Вылет оси шпинделя, мм |
275 |
| Конец шпинделя |
|
| Конец шпинделя |
MK 3 |
| Ход пиноли |
130 |
| Зажимная штанга |
М12 |
| Фрезерная головка |
|
| Поворот |
+/- 90° |
| Количество скоростей |
12 |
| Перемещение фрезерной головки по оси Z, мм |
510 |
| Число оборотов |
|
| Нижний диапазон, об/мин |
50 - 1250 |
| Верхний диапазон, об/мин |
100 - 2560 |
| Количество скоростей |
12 |
| Координатный стол |
|
| Размер стола, мм |
820 х 240 |
| Перемещение по оси X, мм |
520 |
| Перемещение по оси Y, мм |
210 |
| Размер Т-образных пазов, мм |
16 |
| Габаритные размеры |
|
| Длина, мм |
785 |
| Ширина, мм |
1185 |
| Высота, мм |
1450 |
| Масса станка, кг |
330 |
Комплект поставки:
- Фрезерная оправка МК3
- Зажимная тяга М12
- Оправка МК3-В16
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
Рекомендуемые дополнительные приспособления:
- Подставка под станок.
- Цанговый патрон МК 3 / М12 с комплектом цанг 7 шт. 6-25 мм.
- Набор цанг Optimum Mорзе 3 / М12.
- Прецизионные станочные тиски Optimum FMSN 125.
- Прецизионные станочные тиски с гидроусилением Optimum HMS 125.
- Набор зажимных приспособлений Optimum SPW 14.
- Торцевая фреза МК3.
- Набор фрез 3-20 мм 20 шт.
- Универсальная делительная головка Optimum TA 125.
- Горизонтально-вертикальный делительный стол Optimum RT150.
- Устройство автоматической подачи стола V99.
- Комплект для подачи СОЖ в зону резания.
- Галогеновый светильник Optimum AL 25.
- Другое...
