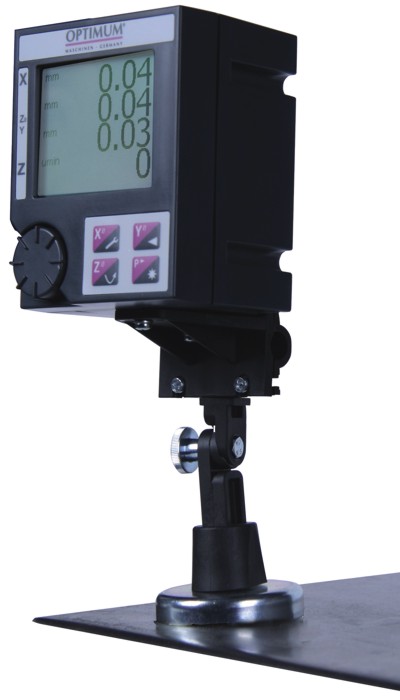

Магнитометрическое устройство цифровой индикации MPA 3.

1. Магнитометрическая измерительная система.
2. Отображение результата измерений или расчетов.
3. Обработка результатов измерений.
4. 3 инкрементальных входа.
5. Индивидуальное программирование.
6. Легкое программирование масштабирования, смещения, коррекции, нулевой точки и др..
7. Бесконтактные необслуживаемые магнитные сенсоры.
8. Удобное управление

Комплект поставки MPA-3.

1. Компактное цифровое 3-осевое головное устройство для фрезерных (X-Y-Z) и токарных (X, Z, Z0) станков.
2. Металлический корпус с магнитным креплением.
3. Блок питания VDC 24 V.
4. Три считывающих головки MS100/1, точность измерений 0.005 мм.
5. Самоклеящаяся магнитная лента со стальной защитной вставкой.

Наименование	Номер арт.	Цена, руб.  с НДС	Наличие
Комплект цифровой индикации MPA3-S для станков BF20(L) Vario, D180, D210, D240, D250, D280 длина магнитной измерительной ленты 1100 мм	338 3902	44 781	под заказ
Комплект цифровой индикации MPA3-L для станков D320, D330, D360, BF30 Vario, BF46 Vario длина магнитной измерительной ленты 2000 мм	338 3904	47 790	под заказ
Установка комплекта цифровой индикации MPA 3, включая Цена монтажных материалов	900 0420	23 305	под заказ

Отдельные компоненты устройства цифровой индикации MPA-3.

Наименование		Номер арт.	Цена, руб.  с НДС	Наличие
	Головное устройство MPA 3 Компактное, отображение измерений по трем осям	338 3920	26 904	под заказ

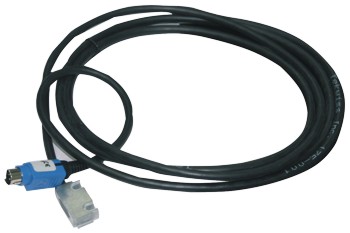

	Считывающая головка MS 100/1 точность 0,005 мм	338 3931	5 074	под заказ
	Магнитная измерительная лента MB 100 со стальной защитной вставкой цена за 1 сантиметр	338 3941	59	под заказ

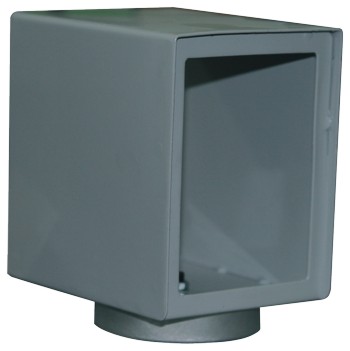

	Корпус для головного устройства MPA 3 металлический, магнитное крепление 87 х 110 х 125 мм	338 3998	1 121	под заказ
	Блок питания VDC 24 V	338 3999	767	под заказ

Пример установки устройства цифровой индикации MPA3-S.

Фрезерный станок BF20 Vario
Токарный станок D240x500G

Оптическое устройство цифровой индикации DPA 2000.

1. Цифровое трехкоординатное устройство индикации для фрезерных (X, Y, Z) и токарных (X, Z, Zo) станков.
2. Существенное сокращение времени выполнения операций.
3. Легкое в использовании.
4. Высокая точность измерения.
5. Эргономичная клавиатура.
6. Антибликовый дисплей.
7. Брызгозащищенная клавиатура.
8. Качественный алюминиевый корпус.
9. Настраиваемая точность отображения измерений, шаг измерения 0,01 / 0,005 мм.
10. Удержание положения по осям при выключении.
11. Задание параметров.
12. Обработка по опорной метке.
13. Простое обслуживание и подключение.

Встроенные функции

1. Установка нулевой точки.
2. Калькулятор.
3. Абсолютные / относительные измерения.
4. Суммирование осей Z.
5. Переключение базовый размер / размерная цепь.
6. Переключение мм / дюймы.
7. Выбор направления отсчета.
8. Энергонезависимая память.
9. Режимы интерпретации значений по оси X как радиуса или диаметра.

Технические характеристики

1. Три входа для подключения измерительных устройств.
2. Семь сохраняемых подналадок инструмента.
3. Электропитание 220 В ~50 Гц.
4. Размер Д x Ш x В: 280 x 70 x 185 мм.
5. Масса: 2.6 кг.

Комплект поставки

1. Устройство DPA2000.
2. Руководство по эксплуатации.
3. Кабель питания 220 В.

Наименование	Номер арт.	Цена, руб. с НДС	Наличие
Устройство цифровой индикации DPA 2000	338 4001	20 296	под заказ

Оптические измерительные линейки ML для DPA 2000:

1. Полностью герметичная высокоточная оптическая измерительная система.
2. Точность измерения 0,005 мм.
3. Высокоточная оптическая измерительная система.
4. Перемещение измерительной каретки на миниатюрных роликоподшипниках.
5. Надежное резиновое уплотнение для защиты от пыли, стружки и брызг жидкостей.
6. Гибкий бронированный кабель для подключения длиной 3 ( ML 80 - ML 570) или 4 ( ML 620 - ML 3000) метра.

Длина, мм	Номер арт.	Цена, руб.  с НДС	Наличие
ML 80 мм	338 4108	10 738	под заказ
ML 100 мм	338 4110	11 092	под заказ
ML 120 мм	338 4112	11 387	под заказ
ML 170 мм	338 4117	11 682	на складе
ML 220 мм	338 4122	11 977	под заказ
ML 270 мм	338 4127	12 272	под заказ
ML 320 мм	338 4132	12 567	под заказ
ML 370 мм	338 4137	12 862	под заказ
ML 420 мм	338 4142	13 452	под заказ
ML 470 мм	338 4147	13 688	под заказ
ML 520 мм	338 4152	14 632	под заказ
ML 570 мм	338 4157	14 927	под заказ
ML 620 мм	338 4162	15 222	под заказ
ML 670 мм	338 4167	15 576	под заказ
ML 720 мм	338 4172	15 871	под заказ
ML 770 мм	338 4177	16 166	под заказ
ML 820 мм	338 4182	16 461	под заказ
ML 870 мм	338 4187	16 756	под заказ
ML 920 мм	338 4192	17 051	под заказ
ML 970 мм	338 4197	17 641	под заказ
ML 1020 мм	338 4202	18 526	под заказ
ML 1250 мм	338 4225	28 084	под заказ
ML 1400 мм	338 4240	35 577	под заказ
ML 1520 мм	338 4252	37 996	под заказ
ML 1670 мм	338 4267	39 766	под заказ
ML 1940 мм	338 4294	47 554	под заказ
ML 2010 мм	338 4295	52 038	под заказ
ML 3000 мм	338 4300	84 842	под заказ
Установка линеек (за ось)	900 0410	14 927	под заказ

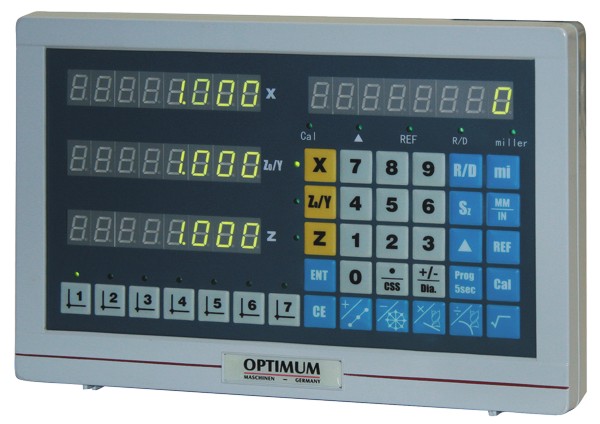

Оптическое устройство цифровой индикации DPA 2000-S.

1. Цифровое трехкоординатное устройство индикации для фрезерных (X, Y, Z) и токарных (X, Z, Zo) станков.
2. Произвольный профиль входного сигнала (синусоида/прямоугольный) для использования с оптическими и магнитометрическими измерительными устройствами.
3. Магнитные ленты удобны для использования при недостаточности места для установки оптических линеек.
4. Индикация показаний датчика числа оборотов.
5. Высокая точность измерения.
6. Эргономичная клавиатура.
7. Существенное сокращение времени выполнения операций.
8. Легкое в использовании.
9. Антибликовый дисплей.
10. Брызгозащищенная клавиатура.
11. Качественный алюминиевый корпус.

Встроенные функции

1. Установка нулевой точки.
2. Калькулятор.
3. Абсолютные / относительные измерения.
4. Суммирование осей Z.
5. Переключение базовый размер / размерная цепь.
6. Переключение мм / дюймы.
7. Выбор направления отсчета.
8. Энергонезависимая память.
9. Режимы интерпретации значений по оси X как радиуса или диаметра.

Технические характеристики

1. Три входа для подключения измерительных устройств.
2. Семь сохраняемых подналадок инструмента.
3. Электропитание 220 В ~50 Гц.
4. Размер Д x Ш x В: 280 x 70 x 185 мм.
5. Масса: 2.6 кг.

Комплект поставки

Устройство DPA2000-S. Датчик оборотов. Руководство по эксплуатации. Кабель питания 220 В.

Наименование	Номер арт.	Цена, руб.  с НДС	Наличие
Устройство цифровой индикации DPA 2000-S	338 4010	28 733	под заказ

Дополнительные компоненты устройства цифровой индикации DPA 2000-S.

Наименование		Номер арт.	Цена, руб.  с НДС	Наличие
	Магнитная измерительная лента MB 100 со стальной защитной вставкой цена за 1 сантиметр	338 3941	59	под заказ
	Считывающая головка MSK 1000 точность 0,005 мм	338 3932	11 387	под заказ
	Измерительный диск для токарных станков D320, D330, D360	338 3926	885	на складе
	Измерительный диск для токарных станков D420, D460, D560	338 3927	1 121	под заказ

Пример установки устройства цифровой индикации DPA 2000-S.

Токарный станок D320x920
