Этот станок снят с производства и больше не поставляется!
В качестве замены мы предлагаем станок VM850.

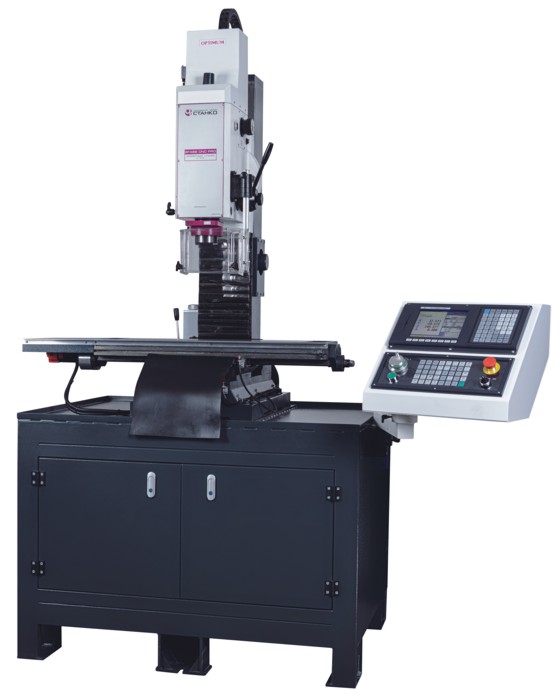

Настольный фрезерный станок с ЧПУ BF30 CNC

Настольный фрезерный станок с ЧПУ BF30 CNC

Главные аргументы: качество, эффективность и цена

  1. Высокопроизводительный фрезерный станок с ЧПУ для единичного или мелкосерийного изготовления небольших деталей.
  2. Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
  3. Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.
  4. Современная система ЧПУ YH-1000MDc, совместимая по G-кодам с ЧПУ Fanuc.
  5. Линейная и круговая интерполяция, поддержка программирования циклов обработки.
  6. Цветной ЖК экран с диагональю 8 дюймов, порты USB и RS232, 128 Мб памяти.
  7. Электронный маховик существенно снижает время наладки станка.
  8. Высококачественные сервоприводы по всем осям (оси Х / Y / Z - 1 кВт).
  9. Высокоскоростной шпиндель (3100 об/мин) отлично подходит для изготовления небольших деталей и деталей из цветных металлов.
  10. Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
  11. Шариковые ходовые винты HIWIN (Тайвань), точность позиционирования 0,025 мм.
  12. Жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  13. Центральная система смазки направляющих.
  14. Защита направляющих на всех трех осях.
  15. Бесконтактные индуктивные датчики конечного положения Autonics (Южная Корея).
  16. Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
  17. Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
  18. Простое обслуживание и программирование.
  19. Большие возможности по очень хорошей цене.
Блок управления станка с ЧПУ BF46 CNC Pro Датчик конечного положения по оси X и Y Привод по оси X станка с ЧПУ BF46 CNC Pro
Релуктор шпинделя Шпиндельная бабка Система смазки
Трехскоростной механический редуктор шпинделя Усиленная шпиндельная бабка с масляным охлаждением Импульсная смазка направляющих и ходовых винтов
Привод по оси Y станка с ЧПУ BF46 CNC Pro Привод по оси Z станка с ЧПУ BF46 CNC Pro Электрошкаф станка
Сервопривод оси Y Сервопривод оси Z Координатный стол
Сервопривод 1 кВт, зубчатый ремень GATES Сервопривод 1 кВт, зубчатый ремень GATES Большой и точный, масимальная нагрузка 150 кг

Основные технические характеристики станка.
Модель BF30 CNC Pro
Номер арт. 333 8430KSV
Цена (с учетом НДС), руб 1 158 477
Наличие под заказ
  Заказать
Технические характеристики
Электропитание
Общая потребляемая мощность 4,7 кВт 220 В ~50 Гц
Привод шпинделя 2,2 кВт
Система управления
Система ЧПУ YH-1000MDc
Шпиндель
Конец шпинделя Морзе 3
Число оборотов шпинделя 50 - 2600 об/мин
Зажимная штанга М12
Максимальный диаметр торцевой фрезы 70 мм
Максимальный диаметр концевой фрезы 24 мм
Вылет оси шпинделя 200 мм
Координатный стол
Размер стола, Д х Ш 750 х 210 мм
Расстояние шпиндель-стол 80 - 470 мм
Размер Т-пазов, ширина / количество / между 12 мм / 3 / 63 мм
Максимальная нагрузка 150 кг
Перемещения
Ось X 450 мм
Ось Y 200 мм
Ось Z 430 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 2000 мм/мин
Быстрый ход (оси X, Y, Z) 4000 мм/мин
Точность
Повторяемость 0,020 мм
Позиционирование 0,025 мм
Габаритные размеры
Длина 1130 мм
Ширина 910 мм
Высота 1970 мм
Масса станка 490 кг
Рекомендуемые дополнительные принадлежности:
  Номер арт. Цена,
руб. с НДС
Наличие
Система ГеММа 3D
Система ГеММа 3D (модуль фрезерной обработки) 400 0001 46 800 на складе В корзину
4 ось (поворотный стол RT150)
4 ось (поворотный стол RT150) 857 7520 174 603 под заказ Заказать
4 ось (поворотный стол RT200) 857 7550 196 673 под заказ Заказать
Кромкоискатель
Кромкоискатель 335 1171 1 380 под заказ Заказать
Установщик нуля
Установщик нуля 353 6290 15 720 под заказ Заказать
Набор зажимных приспособлений SPW 10
Набор зажимных приспособлений SPW 10 335 2016 7 380 под заказ Заказать
Станочные тиски FMS 125
Станочные тиски FMS 125 335 4125 21 540 под заказ Заказать
Цанговый патрон MK3 / ER32 + 18 цанг 3 - 20 мм
Цанговый патрон MK3 / ER32 + 18 цанг 3 - 20 мм 335 2093 23 040 под заказ Заказать
Набор твердосплавных фрез 3 - 12 мм 18 шт.
Набор твердосплавных фрез 3 - 12 мм 18 шт. 335 2118 65 040 под заказ Заказать
Набор призм 18 шт.
Набор призм 18 шт. 353 6191 20 100 под заказ Заказать
Магнитный стружкосборщик Chipmag
Магнитный стружкосборщик Chipmag 385 0010 5 460 под заказ Заказать
