Настольный фрезерный станок с ЧПУ BF20 CNC

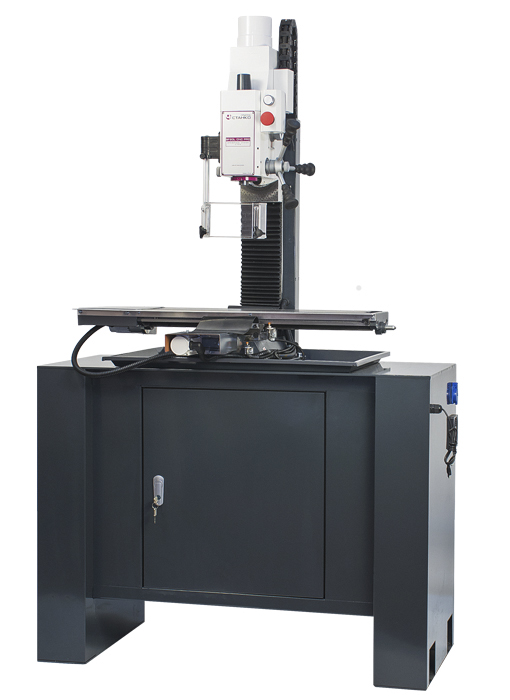

Настольный фрезерный станок с ЧПУ BF20L CNC Pro

Блок управления станка с ЧПУ BF20 CNC Фрезерная головка станка с ЧПУ BF20 CNC Привод и датчик конечного положения по оси Y Стол станка с ЧПУ BF20 CNC
Привод оси X станка с ЧПУ BF20 CNC Датчик конечного положения по оси X и Y Привод оси Y станка с ЧПУ BF20 CNC Электрошкаф станка

Главные аргументы: качество, эффективность и цена

  1. Настольный фрезерный станок с ЧПУ для обработки небольших деталей в приборостроительной промышленности и мастерских. Отлично подходит для обучения.
  2. Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
  3. Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.
  4. Бесконтактные индуктивные датчики конечного положения.
  5. Шаговые двигатели с высоким крутящим моментом по всем трем осям.
  6. Базовая модификация с ходовыми винтами скольжения с точностью позицирования 0,05 мм.
  7. Модификация Pro с шариковыми ходовыми винтами скольжения HIWIN (Тайвань),
    точность позицирования 0,025 мм.
  8. Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.
  9. Недорогая и производительная система ЧПУ NCdrive eco производства компании 4CAM GmbH (Германия).
  10. Автоматическое выполнение управляющих программ в G-кодах.
  11. Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
  12. Качественные роликоподшипники обеспечивают радиальное биение фланца шпинделя менее 0,009 мм.
  13. Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  14. Ходовые винты по всем трем осям смонтированы на высококачественные шарикоподшипники.
  15. Программное управление оборотами шпинделя.
  16. Жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  17. Защита направляющих на всех трех осях.
  18. Линейная, круговая и спиральная интерполяции.
  19. Индуктивные датчики конечного положения Autonics (Южная Корея).
  20. Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
  21. Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
  22. Большие возможности по очень хорошей цене.
Отличия модификации Pro:
Шариковые ходовые винты HIWIN по всем трем осям
Использование шариковых ходовых винтов взамен стандартных винтов скольжения позволяет в 2 раза повысить точность и скорость обработки на станке.
Станок имеет программное управление оборотами шпинделя, что позволяет в любой момент времени по команде управляющей программы включить/выключить шпиндель или установить требуемое число оборотов. Таким образом, для каждой конкретной операции обработки детали скорость вращения шпинделя будет оптимальной. Это значительно повышает качество обработки деталей, особенно из цветных металлов и пластиков. Работать с программно управляемым шпинделем намного проще и удобнее, чем при ручном управлении.
Новые опции станка:
1. Сервоприводы по всем осям
Высококачественные сервоприводы по всем трем линейным осям: оси X и Y - мощностью 400 Вт, ось Z мощностью 400 Вт с электромагнитным тормозом.
Сервоприводы позволяют значительно улучшить динамику станка, максимальная подача по осям увеличивается для станков с ШВП с 1200 до 4000 мм/мин.
Кроме того, повышается точность работы станка за счет исключения пропуска шагов.
Стоимость установки сервоприводов на оси X / Y / Z взамен шаговых - 31 270 руб. с НДС.
Сервопривод оси Z

2. Система подачи СОЖ с кабинетной защитой
Система подачи СОЖ с кабинетной защитой позволяет использовать при работе подачу СОЖ в зону резания, что существенно продлевает срок службы инструмента и повышает качество обработанных поверхностей.
Кабинетная защита предотвращает выход стружки из рабочей зоны и значительно повышает безопасность работы на станке. Рабочая зона отлично просматривается с 3 сторон через прозрачные окна.
Бак для СОЖ размещается в подставке станка и оснащен лабиринтным отстойником стружки. Объем бака 24 литра.
Вес станка при оснащении кабинетной защитой с подачей СОЖ увеличивается на 160 кг, габариты станка с кабинетной защитой (Д х Ш х В) - 1500 х 860 х 1830 мм.
Стоимость оснащения станка системой подачи СОЖ с кабинетной защитой - 113 634 руб. с НДС.
Кабинетная защита
Форсунки подачи СОЖ

Основные технические характеристики станка.
Модель BF20 CNC BF20L CNC
Номер арт. 333 8120K 333 8122K
Цена (с учетом НДС), руб. 414 947 431 644
Наличие под заказ на складе

Модель BF20 CNC Pro BF20L CNC Pro
Номер арт. 333 8120KS 333 8122KS
Цена (с учетом НДС), руб. 470 879 497 016
Наличие под заказ на складе

Технические характеристики
Электропитание
Общая потребляемая мощность 1,9 кВт 220 В ~50 Гц
Привод шпинделя 850 Вт
Шпиндель
Конец шпинделя Морзе 2
Число оборотов шпинделя 100 - 3000 об/мин
Вылет оси шпинделя 185 мм
Координатный стол
Размер стола, Д х Ш 500 х 180 мм 700 х 180 мм
Размер Т-пазов, ширина / количество / между 12 мм / 3 / 63 мм
Максимальная нагрузка на стол 55 кг
Перемещения
Ось X 280 мм 480 мм
Ось Y 175 мм
Ось Z 280 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 600 мм/мин
Рабочая подача модификации Pro (оси X, Y, Z) 1200 мм/мин
(опция: 4000 мм/мин)
Точность
Повторяемость 0,040 мм
Повторяемость модификации Pro 0,020 мм
Позиционирование 0,050 мм
Позиционирование модификации Pro 0,025 мм
Габаритные размеры
Длина 1220 мм
Ширина 540 мм
Высота 1800 мм
Масса станка 208 кг 220 кг
Рекомендуемые дополнительные принадлежности:
  Номер арт. Цена,
руб. с НДС
Наличие
4 ось (поворотный стол RT150)
4 ось (поворотный стол RT150) 335 6150K 73 102 под заказ
Сервопривод
Сервоприводы на оси X / Y / Z 085 77610 31 270 под заказ
Кабинетная защита
Система подачи СОЖ с кабинетной защитой 085 77650 113 634 под заказ
Система ГеММа 3D
Система ГеММа 3D (модуль фрезерной обработки) 400 0001 46 800 под заказ
Электронный маховик NCdrive PA2
Электронный маховик NCdrive PA2 358 2115 48 439 на складе
Кромкоискатель
Кромкоискатель 335 1171 944 на складе
Установщик нуля
Установщик нуля 353 6290 11 859 под заказ
Набор зажимных приспособлений SPW 10
Набор зажимных приспособлений SPW 10 335 2016 6 549 под заказ
Станочные тиски FMS 100
Станочные тиски FMS 100 335 4100 13 983 под заказ
Цанговый патрон MK2 / ER25 + 15 цанг 1 - 16 мм
Цанговый патрон MK2 / ER25 + 15 цанг 1 - 16 мм 335 2052 21 358 под заказ
Цанговый патрон MK2 / ER32 + 18 цанг 3 - 20 мм 335 2053 24 131 на складе
Набор твердосплавных фрез 3 - 12 мм 18 шт.
Набор твердосплавных фрез 3 - 12 мм 18 шт. 335 2118 57 643 на складе
Набор призм 18 шт.
Набор призм 18 шт. 353 6191 16 225 на складе
Магнитный стружкосборщик Chipmag
Магнитный стружкосборщик Chipmag 385 0010 3 304 под заказ
