| NCdrive - это подключаемое к персональному компьютеру (ПК) универсальное микропроцессорное устройство для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы. |
| Программное обеспечение NCdrive отображает пользовательский интерфейс для непосредственного контроля станка (DNC). |
 |
| NCdrive - аппаратный ускоритель. |
|
Скачать программу NCdrive (версия 1.2.086, 19 Мб)
|
Скачать русификатор NCdrive (4 кБ)
|
Скачать Руководство по эксплуатации NCdrive (PDF, 2,06 МБ)
|
Скачать Анкету пользователя NCdrive (PDF, 121 кБ)
|
Применение
|
| Программное обеспечение ускорителя NCdrive обеспечивает его работу совместно с ПК под управлением ОС Winows и позволяет полностью реализовать потенциал современных высокопроизводительных компьютеров, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ |
| Работая с NCdrive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах. Также вы можете непосредственно из NCdrive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов в этом случае не потребуется. |
 |

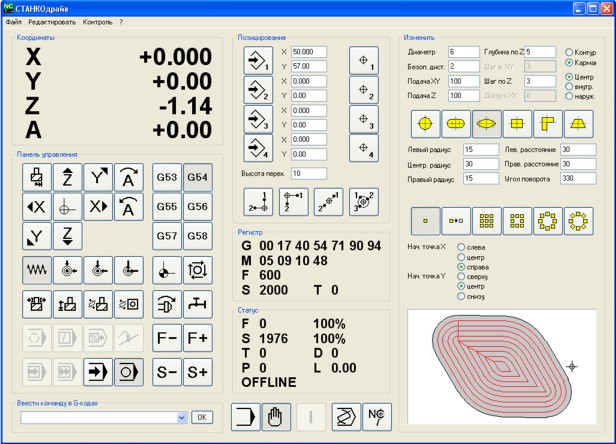

| Работа NCdrive в автоматическом режиме. |
 |
| NCdrive - программирование циклов. |
Обзор основных функций NCdrive
|
Конфигурация и установочные параметры.
Пользовательский интерфейс Windows
Одновременное управление 4-мя осями.
Неограниченная длина управляющей программы.
Подналадка радиуса инструмента.
Смена инструмента.
Измерение длины инструмента.
Линейная, круговая и спиральная интерполяция.
3D-моделирование процесса обработки.
Циклы обработки. |
Конфигурация и установочные параметры NCdrive
|
| NCdrive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.). В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок к своим меняющимся потребностям. |
 |
| Конфигурирование NCdrive. |
Безопасность
|
| Прежде чем с заготовки будет снята первая стружка, Вы можете смоделировать обработку в трехмерном графическом визуализаторе NClyzer light. Это дополнительное средство для визуального контроля обработки, которое помогает избегать ошибок и обеспечивает безопасность оператора, станка, инструмента и заготовки. |
 |
| Симуляция и визуализация обработки в NClyzeer. |
| Входящий в комплект поставки 3D-визуализатор NClyzer light является пробной 30-дневной версией, которую Вы можете активировать бесплатной личной лицензией. Для получения лицензии пришлите нам по e-mail или факсу заполненную Анкету пользователя. |
Аппаратная часть
|
| NCdrive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. и осуществляет высокодинамичное управление двигателями в реальном времени. Связь с ускорителем производится через последовательный интерфейс или адаптер USB. Использование аппаратного ускорителя NCdrive позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами. |
Дополнительное оборудование
|
| Программное обеспечение аппаратного ускорителя NCdrive позволяет управлять различным дополнительным оборудованием станков, таким как система подачи СОЖ, станочный светильник и др. |
Подготовка управляющих программ в G-кодах
|
| Для подготовки управляющих программ в G-кодах мы рекомендуем использовать программное обеспечение
Гемма-3D (модули фрезерной и токарной обработки). Возможности, которые предоставляет среда Гемма-3D, позволяют полностью использовать потенциал наших станков и гарантировать высокое качество обработки |
