Неподвижные люнеты для настольных токарных станков Optimum

Неподвижный люнет для настольного токарного станка D250x550

Наименование Номер арт. Стоимость,
руб. с НДС
Неподвижный люнет для станка Quantum D140 344 0284 885
Неподвижный люнет для станка Opti D180 344 0294 2 065
Неподвижный люнет для станка Quantum D210 344 0315 2 714
Неподвижный люнет для станка Quantum D250 344 0515 2 714
Неподвижный люнет для станка Opti D240 344 1315 2 714
Неподвижный люнет для станка Opti D280 344 1415 3 304



Подвижные люнеты для настольных токарных станков Optimum

Подвижный люнет для настольного токарного станка D250x550

Наименование Номер арт. Стоимость,
руб. с НДС
Подвижный люнет для станка Quantum D140 344 0283 590
Подвижный люнет для станка Opti D180 344 0293 1 770
Подвижный люнет для станка Quantum D210 344 0310 2 714
Подвижный люнет для станка Quantum D250 344 0510 2 714
Подвижный люнет для станка Opti D240 344 1310 2 714
Подвижный люнет для станка Opti D280 344 1410 3 304



Позиционный микрометрический упор

Позиционный микрометрический упор для станков Opti D320, D330, D360

Наименование Номер арт. Стоимость,
руб. с НДС
Позиционный микрометрический упор
для станков Opti D320, D330, D360
 344 1524 3 599



Револьверный 4-позиционный упор

Револьверный 4-позиционный упор для станка Opti D460



Наименование Номер арт. Стоимость,
руб. с НДС
4-позиционный упор для станка
Opti D460
 344 4022 5 310



Вращающийся центр Quantum

Вращающийся центр Quantum MK2

Наименование Номер арт. Стоимость,
руб. с НДС
Вращающийся центр Quantum МК 1 344 0701 2 065
Вращающийся центр Quantum МК 2 344 0702 2 714
Вращающийся центр Quantum МК 3 344 0703 3 009
Вращающийся центр Quantum МК 4 344 0704 3 599
Вращающийся центр Quantum МК 5 344 0705 4 720
Вращающийся центр Quantum МК 6 344 0706 10 679

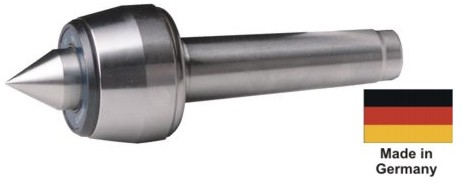

Вращающийся центр ROHM

Вращающийся центр ROHM MK2

Наименование Номер арт. Стоимость,
руб. с НДС
Вращающийся центр ROHM МК 2 344 1003 4 484
Вращающийся центр ROHM МК 3 344 1503 4 720
Вращающийся центр ROHM МК 4 344 4003 5 900



Вращающийся центр со сменными насадками

Вращающийся центр со сменными насадками MK2

  1. Семь сменных насадок.
  2. Закаленные шлифованные насадки из инструментальной стали.
  3. Прецизионные подшипники гарантируют высокую точность вращения.
Наименование Номер арт. Стоимость,
руб. с НДС
Вращающийся центр со сменными
насадками МК 2
344 0732 7 198
Вращающийся центр со сменными
насадками МК 3
344 0733 8 378
Вращающийся центр со сменными
насадками МК 4
344 0734 8 968

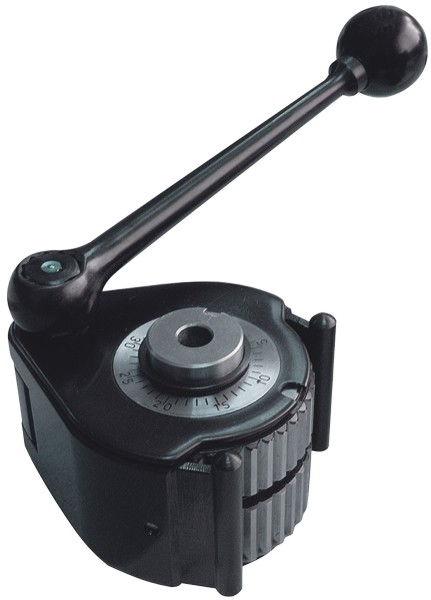

Быстросменный резцедержатель картриджного типа SWH.

Быстросменный резцедержатель картриджного типа SWH

  1. Быстросменный резцедержатель картриджного типа.
  2. Подходит ко всем распространенным типам токарно-винторезных станков.
  3. Надежный эксцентриковый зажим.
  4. Точность перестановки 0.01 мм.
  5. Шлифованный зубчатый венец.
  6. 40 возможных угловых положений с отсчетом по шкале.
  7. Изготовлена из высококачественной легированной стали.
  8. Регулировка положения сменных картриджей по высоте.
Габаритные размеры быстросменного резцедержателя картриджного типа SWH
Характеристики AA A E B C
Наибольший диаметр обработки, мм 120 - 220 150 - 300 200 - 400 300 - 500 400 - 700
Наибольшая мощность станка, кВт 1 2,2 4,4 6,6 13
Ширина верхней каретки, макс. 80 100 120 150 180
Макс. ширина державки резца, мм d 10 14 15 20 20/30
Макс. высота державки резца, мм h 12 20 20 25 32
Установочное отверстие, мм v 12 20 20 32 40
Макс. диаметр установочного отверстия. мм v max 12 31 31 51 70
Общая ширина, мм u 74 106 132 / 142 150 / 155 202 / 210
Общая высота, мм t 37 55 68 78 110
Вылет, макс. мм t max 30 35 35 45 90
Регулировка картриджа по высоте, мм hv 8 11 17/15 20/11 40/35/30

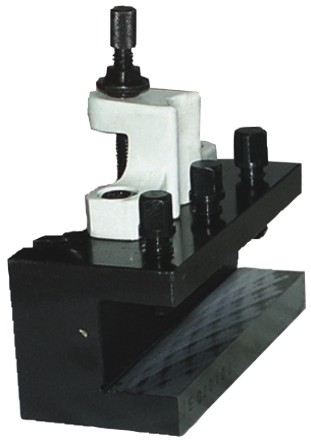

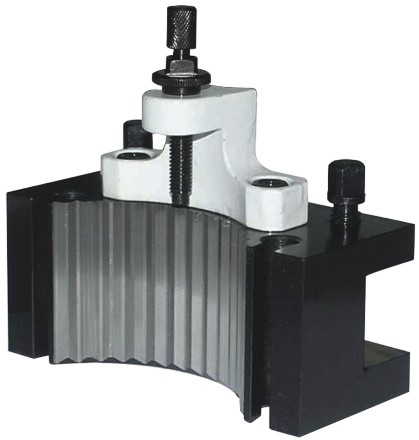

Быстросменный резцедержатель SWH: картридж тип D (вид спереди) Быстросменный резцедержатель SWH: картридж тип D (вид сзади)
Картридж тип D (вид спереди) Картридж тип D (вид сзади)

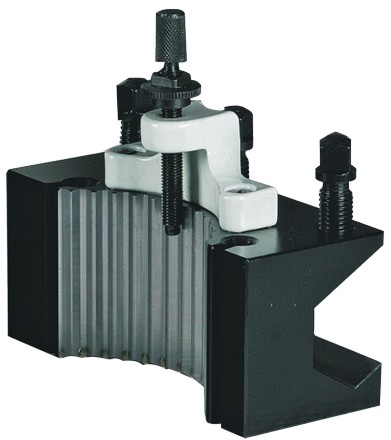

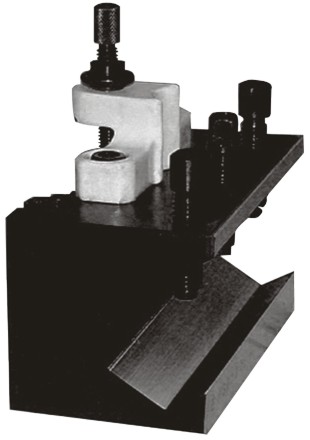

Быстросменный резцедержатель SWH: картридж тип H (вид спереди) Быстросменный резцедержатель SWH: картридж тип H (вид сзади)
Картридж тип H (вид спереди) Картридж тип H (вид сзади)

Наименование Номер арт. Стоимость
Комплект SWH AА в составе:
   эксцентриковая быстросменная головка тип А
   3 сменных картриджа 13х50 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 13х50 мм тип H (для резцов с круглой державкой)
338 4311 14 927
Сменный картридж 13 х 50 тип D под четырехгранную державку 338 4312 3 068
Сменный картридж 12 х 50 тип H под круглую державку 338 4320 3 481
Комплект SWH 1-А в составе:
   эксцентриковая быстросменная головка тип А
   3 сменных картриджа 20х90 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 20х90 мм тип H (для резцов с круглой державкой)
338 4301 22 715
Сменный картридж 20 х 90 тип D под четырехгранную державку 338 4302 3 894
Сменный картридж 20 х 85 тип H под круглую державку 338 4321 3 835
Комплект SWH 3-Е в составе:
   эксцентриковая быстросменная головка тип Е
   3 сменных картриджа 20х100 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 30х100 мм тип H (для резцов с круглой державкой)
338 4303 25 665
Сменный картридж 20 х 100 тип D под четырехгранную державку 338 4304 4 720
Сменный картридж 30 х 100 тип H под круглую державку 338 4322 5 192
Комплект SWH 5-В в составе:
   эксцентриковая быстросменная головка тип В
   3 сменных картриджа 25х120 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 30х120 мм тип H (для резцов с круглой державкой)
338 4305 31 093
Сменный картридж 25 х 120 тип D под четырехгранную державку 338 4306 4 897
Сменный картридж 32 х 130 тип H под круглую державку 338 4324 5 369
Комплект SWH 7-С в составе:
   эксцентриковая быстросменная головка тип С
   3 сменных картриджа 32х150 мм тип D (для резцов с четырехгранной державкой)
   1 сменный картридж 35х150 мм тип H (для резцов с круглой державкой)
338 4307 49 609
Сменный картридж 32 х 150 тип D под четырехгранную державку 338 4308 7 729
Сменный картридж 40 х 160 тип H под круглую державку 338 4326 9 853
Установка и подгонка державки (только на поставляемые станки) 900 0400 4 720
