Делительные столы Optimum
- Литой корпус из высококачественного чугуна, устойчивый к деформациям при больших нагрузках.
- Проверка каждого стола на измерительном стенде Heidenhain.
- Прецизионные конические роликоподшипники обеспечивают высокую точность при нагрузке.
- Сквозное отверстие шпинделя дает возможность обрабатывать длинные заготовки.
- Закаленная и шлифованная поверхность стола.
- Быстрое деление с помощью делительных дисков при массовом производстве деталей.

- Отличный круглый стол из высококачественного чугуна.
- Надежный и точный.
- Прецизионные подшипники.
- Рассчитан на высокую нагрузку.
- Большое проходное отверстие для обработки длинных заготовок.
- Быстрое прямое деление для применения в массовом производстве.
- Закаленный и шлифованный червяк.
- Передаточное отношение 90 : 1.
- 360°-шкала рабочего стола.
- 1 оборот маховика соответствует повороту стола на 4°.
- Цена деления маховика 2’ (2 минуты).
- Деление по шкале маховика.
- Может быть оснащен ЧПУ.
| Характеристики |
RT 100 |
RT 150 |
RT 200 |
| Центральный конус |
Морзе 2 |
Морзе 2 |
Морзе 3 |
| Диаметр стола, мм |
100 |
150 |
200 |
| Высота, мм |
72 |
79 |
104 |
| Ширина, мм |
118 |
156 |
199 |
| Длина, мм |
138 |
204 |
265 |
| Высота центров, мм |
80 |
102 |
133 |
| Ширина Т-образного паза, мм |
11 |
11 |
14 |
| Количество Т-образных пазов |
3 |
4 |
4 |
| Вес, кг |
9 |
12 |
30 |
| Номер арт. |
335 6110 |
335 6150 |
335 6200 |
| Стоимость, руб с НДС |
12 862 |
12 567 |
20 886 |
 |
| Делительный стол с трехкулачковым патроном Optimum RTU 165 |
- Отличный горизонтально-вертикальный круглый стол из высококачественного чугуна.
- Удобное и быстрое закрепление заготовки с помощью трехкулачкового патрона.
- Надежный и точный, прецизионные подшипники.
- Большое проходное отверстие для обработки длинных заготовок.
- Быстрое прямое деление для применения в массовом производстве, рассчитан на высокую нагрузку.
- 360°-шкала рабочего стола, деление маховиком.
- 7 делительных дисков для прямого деления на 2/3/4/6/8/12/24.
- Надежный трехкулачковый патрон.
- В комплекте рабочий стол с четырьмя Т-образными пазами.
|

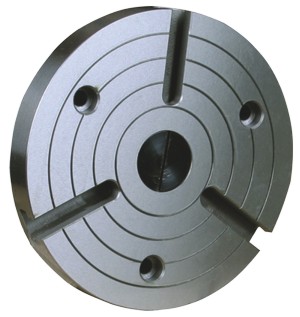

 Рабочий стол RTU 165 |
| Характеристики |
RTU 165 |
| Диаметр токарного патрона, мм |
165 |
| Высота, мм |
221 |
| Ширина, мм |
250 |
| Длина, мм |
235 |
| Высота центров, мм |
130 |
| Диаметр стола, мм |
203 |
| Диаметр проходного отверстия, мм |
36 |
| Масса, кг |
48 |
| Номер арт. |
335 4165 |
| Стоимость, руб. с НДС |
45 371 |
 |
| Делительный стол с трехкулачковым патроном Optimum RTE 165 |
- Отличный горизонтально-вертикальный круглый стол из высококачественного чугуна.
- Удобное и быстрое закрепление заготовки с помощью трехкулачкового патрона.
- Надежный и точный, прецизионные подшипники.
- Рассчитан на высокую нагрузку.
- Большое проходное отверстие для обработки длинных заготовок.
- Быстрое прямое деление для применения в массовом производстве.
- 360°-шкала рабочего стола.
- Надежный трехкулачковый патрон.
- 7 делительных дисков для прямого деления на 2/3/4/6/8/12/24.
- В комплекте рабочий стол с четырьмя Т-образными пазами.
|
 Рабочий стол RTU 165 |
| Характеристики |
RTE 165 |
| Диаметр токарного патрона, мм |
165 |
| Высота, мм |
200 |
| Ширина, мм |
260 |
| Длина, мм |
218 |
| Высота центров, мм |
130 |
| Диаметр стола, мм |
203 |
| Диаметр проходного отверстия, мм |
36 |
| Масса, кг |
32,5 |
| Номер арт. |
335 6365 |
| Стоимость, руб. с НДС |
35 813 |

- Поворот на угол от -10° до 90°.
- Закаленный и шлифованный червяк.
- Прецизионные конические роликоподшипники.
- Передаточное отношение 40:1.
- Полный оборот маховика соответствует вращению стола на 9°.
- Закаленный и шлифованный главный делительный диск ( деление на 24).
- Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.
| Характеристики |
TA 125 |
| Высота центров, мм |
100 |
| Диаметр проходного отверстия, мм |
18 |
| Ширина Т-образного паза, мм |
13 |
| Высота, мм |
173 |
| Ширина, мм |
91 |
| Длина, мм |
189 |
| Вес, кг |
12 |
| Номер арт. |
335 6125 |
| Стоимость, руб. с НДС |
23 836 |
Комплект поставки:
- Задняя бабка.
- Упорный центр.
- Поводковый патрон.
- Фланец (Ø140 мм) для монтажа поводкового или токарного патрона.
- 2 делительных диска для косвенного деления, деление до 380.
|
 |
Программа для расчета чисел деления делительных дисков.

В комплекте три (IT 150) или два (IT200) делительных диска для косвенного деления, делительный рычаг, угловые ножницы. Для использования со столами RT 150, RT 200, RTE 165 и RTU 165.
| Наименование |
Номер арт. |
Стоимость, руб. с НДС |
Комплект делительных дисков IT 150 для косвенного деления (для RT 150) |
335 6152 |
4 720 |
Комплект делительных дисков IT 200 для косвенного деления
(для RT 200, RTE 165 и RTU 165) |
335 6205 |
5 900 |
Программа для расчета чисел деления делительных дисков.

Задняя бабка с регулируемой высотой центров для использования со столами RT 150, RT 200, RTE 165 и RTU 165.
| Наименование |
Номер арт. |
Стоимость, руб с НДС |
Задняя бабка RST 1 (высота центров 75 - 110 мм) для использования с RT 150 |
335 6155 |
5 310 |
Задняя бабка RST 2 (высота центров 120 - 155 мм) для использования с RT 200, RTE 165 и RTU 165 |
335 6157 |
5900 |

- Направляющие "ласточкин хвост".
- Цена деления маховика 0,05 мм.
- Миллиметровая шкала, 2 упора.
- Желоба для слива СОЖ.
| Диапазон измерений, мм |
КТ120 |
КТ179 |
КТ180 |
КТ210 |
| Длина рабочей поверхности, мм |
400 |
500 |
700 |
730 |
| Ширина рабочей поверхности, мм |
120 |
180 |
180 |
210 |
| Перемещение по оси X, мм |
220 |
287 |
480 |
480 |
| Перемещение по оси Y, мм |
165 |
175 |
175 |
210 |
| Ширина Т-образных пазов, мм |
10 |
12 |
12 |
14 |
| Максимальная нагрузка, кг |
70 |
120 |
120 |
150 |
| Габаритные размеры, мм |
483 х 430 х 250 |
840 х 510 х 330 |
955 х 485 х 140 |
1050 х 535 х 180 |
| Масса, кг |
22 |
32 |
49 |
84 |
| Номер арт. |
335 6595 |
335 6596 |
335 6591 |
335 6600 |
| Стоимость руб. с НДС |
20 886 |
23 836 |
32 804 |
40 002 |
